四川Mindman平行夹爪2爪MCHD系列

气缸内径: φ 8, 12, 16, 20 (mm),配管口径: M3×0.5, M5×0.8,使用压力范围 : 0.1~0.7 MPa,最高作动频率: 120 次/分钟,不锈钢材质夹爪设计与线性滚珠导轨,高精度、高刚性,延长使用寿命。薄型本体与双活塞结构设计,能节省安装空间并提供较大的夹持力。

在线咨询全国热线
0755-23765312

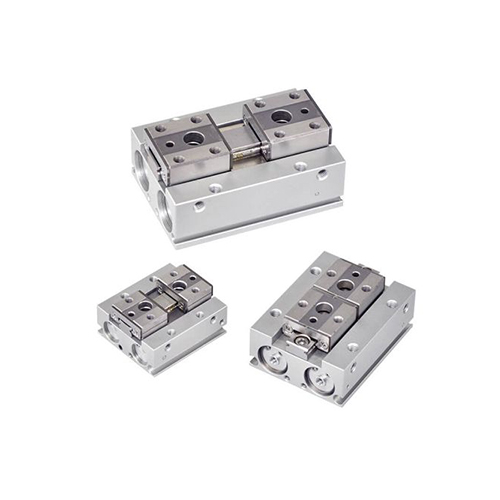

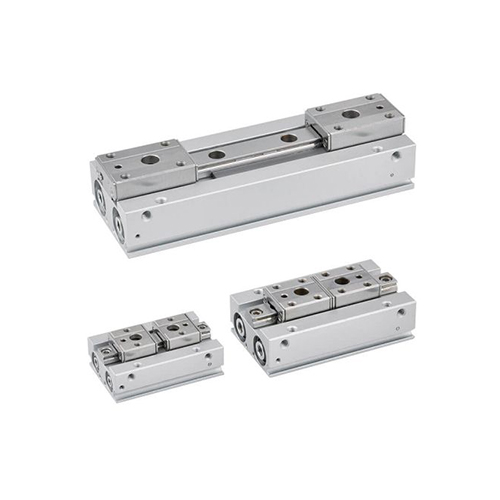

Mindman平行夹爪2爪MCHD系列


气缸内径: φ 8, 12, 16, 20 (mm),配管口径: M3×0.5, M5×0.8,使用压力范围 : 0.1~0.7 MPa,最高作动频率: 120 次/分钟,不锈钢材质夹爪设计与线性滚珠导轨,高精度、高刚性,延长使用寿命。薄型本体与双活塞结构设计,能节省安装空间并提供较大的夹持力。



产品特色

不锈钢材质夹爪设计与线性滚珠导轨,高精度、高刚性,延长使用寿命。

薄型本体与双活塞结构设计,能节省安装空间并提供较大的夹持力。

本体及夹爪加装定位插销孔,使固定位置重现性提升。

本体埋入式传感器设计,全系列均附磁。

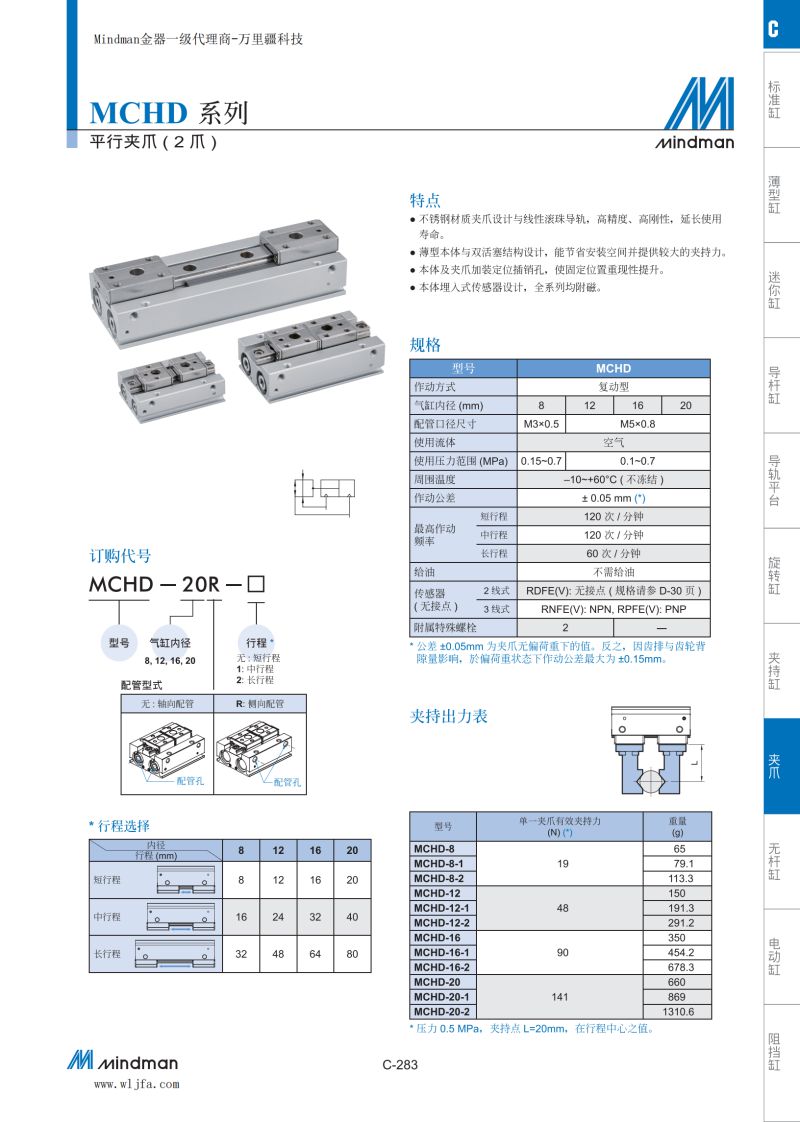

详细规格

作动方式:复动型

气缸内径:8, 12, 16, 20 mm

配管口径尺寸:M3×0.5, M5×0.8

使用流体:空气

使用压力范围:φ8: 0.15~0.7 MPa
φ12, 16, 20: 0.1~0.7 MPa

作动公差:± 0.05 mm (※)

周围温度:-10~+60℃ (不冻结)

最高作动频率:120 次/分钟 (短、中行程)
60 次/分钟 (长行程)

给油:不需给油

传感器:2线式:  RDFE(V) ,
3线式:  NPN: RNF(V) ; PNP: RPFE(V)

附属特殊螺栓:内径 8, 12 : 2 pcs

重量:65, 150, 350, 660 g (短行程)
79.1, 191.3, 454.2, 869 g (中行程)
113.3, 291.2, 678.3, 1310.6 g (长行程)

备注:公差 ± 0.05 mm 为夹爪无偏荷重下的值。反之,因齿排与齿轮背隙量影响,

于偏荷重状态下作动公差最大为 ± 0.15 mm。


0风险承诺

保固期限有以下3项,以其作为保固期限依据,期限为:

1、由本公司出货后18个月。

2、已安装使用12个月。

3、使用时间2500小时。



服务范围

购买本公司产品,本公司提供您下列服务:

1、指导安装调试及试运转。

2、指导保养维护。

3、操作配线的技术指导。

4、原厂提供技术支持服务。

5、模组(配件)全国包邮
